真空配套
- 技术指标

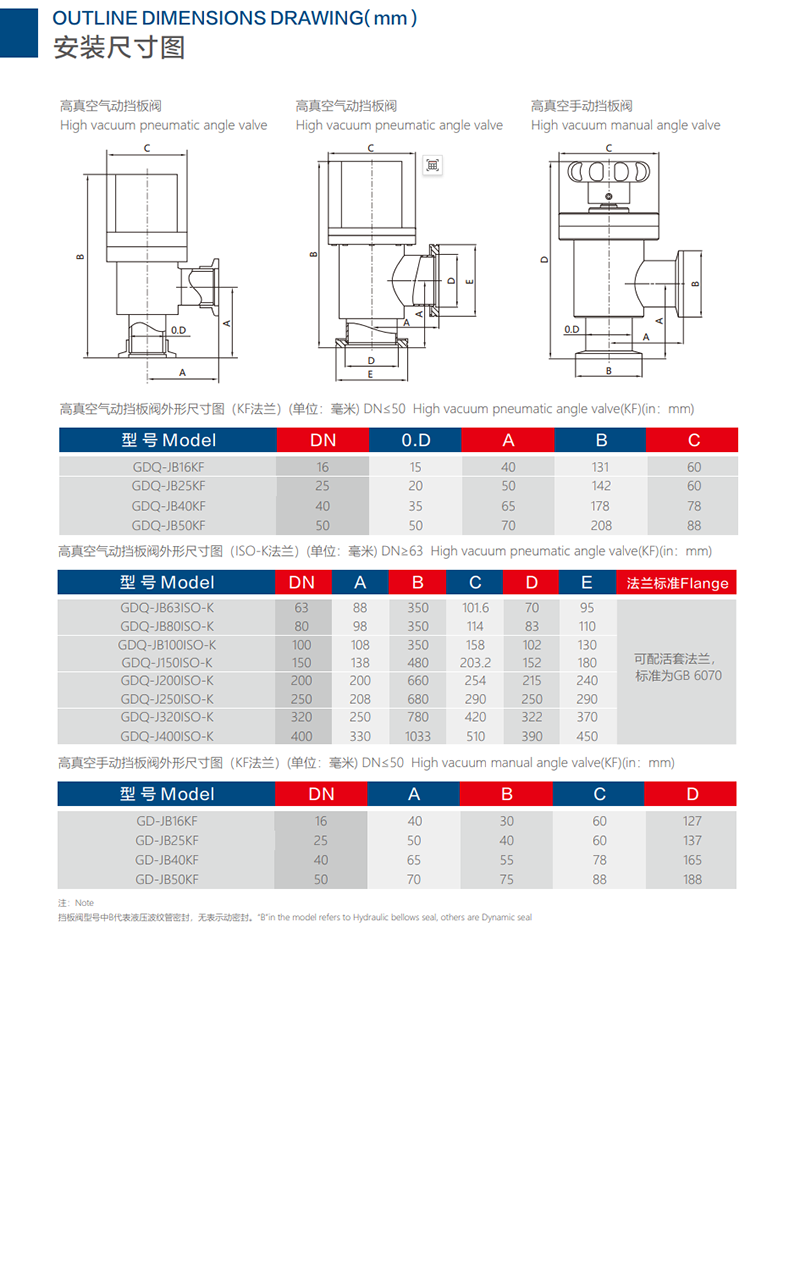

- 尺寸
- 产品特性
- 配件
- 下载
- 适用范围(Pa)
- 10^5～10^-5
- 漏率(Pa·m³/s)
- ≤1.3×10^-10
- 工作介质
- 空气或低腐蚀性气体
- 耐烘烤温度(℃)
- 打开（On）:≤150 ;关闭（Off）:≤120
- 压缩空气(MPa)
- 0.4～0.6
- 安装位置
- DN≤100，安装方向任意；DN≥150，密封板朝向高真空一侧
| 文件名 | 类型 | 语言 | 日期 | 文件大小 | |
| GDQ-63A、80A、100A、150A、200A、250A、320A、 400A 高真空气动挡板阀系列（ISO-K法兰外形尺寸图） | 2021-09-07 |  | |||
| GDQ-16A、25A、40A、50A 高真空气动挡板阀系列（KF法兰外形尺寸图） | 2021-09-07 | | |||
| GD-16A、25A、40A、50A 高真空手动挡板阀系列（KF法兰外形尺寸图） | 2021-09-07 | |
