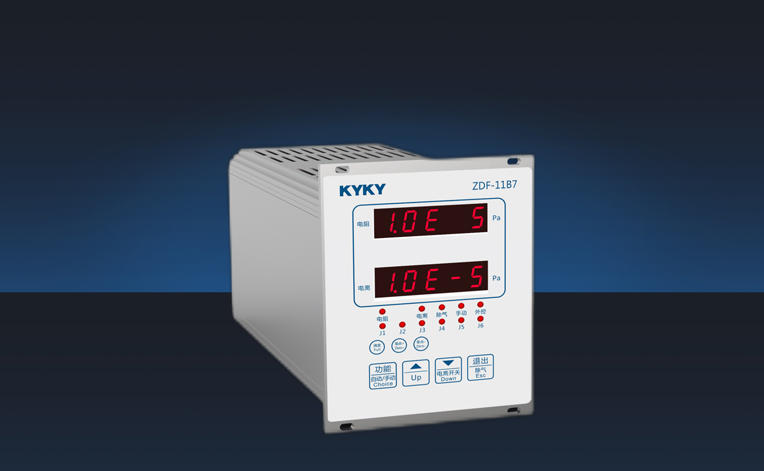

ZDF-11B7
产品特点
- 菜单式按键操作模式、操作简单、便捷；
- 全新硬件及软件设计，稳定可靠、抗干扰能力强；
- 轻量化设计，重量轻；
- 产品适用电压范围宽、环境适应性强，可在全球范围内适用；
- 产品智能化程度高，通讯协议、模拟量、控制点可自由设定。
应用领域
- 技术指标
- 尺寸
- 产品特性
- 配件
- 下载
- 测量范围
- 1.0×105～1.0×10-5（Pa）
- 有效范围
- 3.0×103～5.0×10-5（Pa）
- 参考范围
- 1.0×105～3.0×103（Pa）及5.0×10-5～1.0×10-5（Pa）
- 配接规管
- ZJ-52T+ZJ-27
- 测量路数
- 2路
- 显示路数
- 2路
- 显示方式
- 五位LED数字显示，采用科学计数法，例1.2E-1，表示1.2×10-1（Pa）
- 零点满度校准方式
- 按键校准
- 控制路数
- 6路（全量程内任意设定）
- 控制范围
- 1.0×105～1.0×10-5（Pa）
- 控制方式
- 点控或区域控制（带掉电记忆）
- 控制点负载
- AC220V/3A;DC28V/10A
- 电离外控
- 无源开关（通过PLC开关电离规，使电离规不受大气冲击，达到寿命最长）
- 工作电源
- AC220V±10%/50Hz/75W
- 重量
- 1.5KG
- 机箱尺寸
- 107*129*230(宽*高*深)（mm）
- 安装开孔尺寸
- 104*110(宽*高)（mm）
- 模拟输出
- 0-5V
- 通讯接口
- RS-485(MODBUS-RTU协议)
1、 B5/B6/B7系列为全新一代升级型产品，全新的菜单式按键操作模式、全新的外观配色设计、采用新材料全金属化屏蔽机箱，具有抗干扰能力强，智能化程度高，保护功能完善，工作可靠等特点；
2、 轻量化设计，去掉重量，保留质量。
3、 B5/B6/B7系列真空计采用全新的电路架构，大量使用新技术、新器件，使得电路结构简单、稳定可靠、通用性强、具有相当大的扩展性；
4、 B5/B6/B7系列真空计摒弃笨重变压器供电方式，采用当下流行的开关电源，使得真空计具备体积轻、抗干扰能力强、适用电压范围宽、环境适应性强的特点，可在全球范围内适用，可在对EMC有较高要求的环境下使用；
5、 电阻单元零点的校准采用按键式调节，满度采用一键校准方式，大的提升操作的便捷性。
6、 RS-485通讯采用MODBUS-RTU协议，可自由设置地址、波特率、校验位等相关参数；
7、 电阻启动和关闭电离的值可以自主设定；
8、 模拟量输出公式有分段线性和对数关系，可以使用正向输出和反向输出模式，均可自主设置；
9、 控制点可在电阻和电离单元之间任意设定。
